深度实战嵌入式软件架构 V9

架构设计 / 2020-04-26 10:55:04
深度实战嵌入式软件架构 V9
    马上咨询

    温昱  十年系统规划、架构设计和研发管理经验

    在金融、军工、电信、平台四个领域有深厚的积淀，并有多媒体、移动互联网实际从业经验；也是《一线架构师实践指南》、及《软件架构设计——程序员向架构师转型必备》畅销书作者。十年系统规划、架构设计和研发管理经验，领域遍布金融、航空、多媒体、电信、中间件等方面。产品涉及银行核心系统、航空专用操作系统、网管系统、中间件平台等；为众多知名企业提供了卓有成效的培训与咨询服务，并在中国软件技术大会、中国软件工程大会、C++技术大会、IBM开发者大会、CSDN技术英雄会、软件开发2.0大会上交流架构设计经验，反响强烈。

    温老师著有：《软件架构设计》译著有《应用框架的设计与实现--.NET平台》等。在《程序员》杂志、IBM DeveloperWorks等媒体发表《图论思想与UML应用》、《拥抱变化：敏捷设计从理论到实践》、《运用RUP 4+1视图方法进行软件架构设计》、《随需而变的RUP》、《见山只是山 见水只是水──提升对继承的认识》、《浅谈模式的正交分类》等文章数十篇。

    学时安排

    2 天，5模块，12小时

    课程内容

    课程大纲

      【模块一】 人人掌握——嵌入式需求

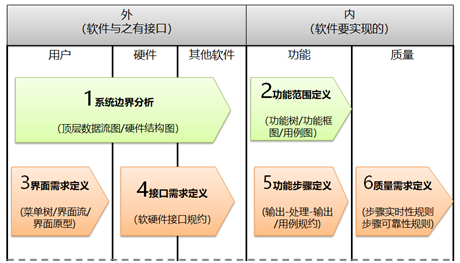

    理大局——嵌入式软件需求分析的过程        【步骤明确，经验干货】
    一个展示 需求节奏 的案例
    1—系统边界分析 （顶层数据流图/硬件结构图）
    2—功能范围定义 （功能树/功能框图/用例图）
    3—界面需求定义   (菜单树/界面流/界面原型)
    4—接口需求定义 （软硬件接口规约）
    5—功能步骤定义   (输出-处理-输出/用例规约)
    6—质量需求定义   (步骤实时性规则/步骤可靠性规则)
    一组案例……

    划重点——关键点的讲与练
    • 输入-处理-输出定义功能需求……顽疾是需求项又多又散？分析、解决。
    • 与外部软、硬件的接口需求 ……顶层数据流图、上下文图、硬件结构图
    • 高性能和可靠性等质量需求 ……质量需求如何定义？以某控制器为案例
    • 深度分析梳理复杂功能     ……主控流程＋可能事件与分支流程 + 步骤规则
    拷资料——文档模板 + 案例资料      【外企模板，独家分享】
    • 《需求规格》模板
    • 《需求规格》实例
    • 一组案例……例如，质量90%可以用“功能的步骤级规则”来定义

    【模块二】 始于需求——自顶向下设计运行控制结构
    理大局——运行控制结构的设计过程       【步骤明确，经验干货】
    一个展示 架构设计节奏 的案例
    Step 1：识别功能模块——依托 MRM卡
    Step 2：选择运行控制——多任务/时间片/前后台
    Step 3：设计功能执行——依托 运行视图画布

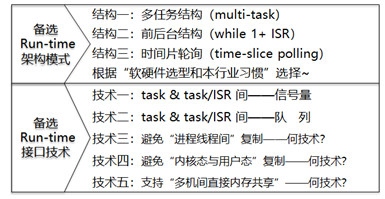

    划重点——三种嵌入式“运行控制结构”模式
    结构一：多任务结构（OS-based Multi-task）
    结构二：前后台结构（死循环+中断）
    结构三：时间片轮询（Time-slice Polling）

    划重点——前后台与时间片架构的几个细节
    • 【大局】采集-分析-控制模式
    • 【局部 1】转delay为中断
    • 【局部 2】函数的可重入设计
    • 【局部 3】核心代码性能
    • 高事件率架构案例：多任务 vs. 时间片轮转
    划重点——统一回答几个“大的疑问”
    • 问：我们公司系统比较复杂，性能要求也比较多，总感觉理不清？
    • 问：我们公司好像没人会画多线程协作图。请问，怎么画？
    • 问：我们公司嵌入式分层架构太泛，没把代码块、线程、中断等说清楚！


    【模块三】 深入详尽——嵌入式分层实战技巧
    理大局——嵌入式代码架构，就这么设计         【步骤明确，经验干货】
    一个展示 架构设计节奏 的案例
    步骤一：代码分层，，，初步规划各层代码模块
    步骤二：自底向上，，，封装硬件接口代码模块
    步骤三：接口抽象，，，为多种硬件提供统一接口
    步骤四：服务模块，，，封装显示/通信/存储服务
    步骤五：功能模块，，，封装对硬件模块和服务模块的调用
    步骤六：初始模块，，，负责所有模块的创建、设置

    划重点——关键点的讲与练     【有代码，有真货】
    案例分析……上面六步都有实际案例。重点步骤，有代码案例。
    Module对Task/Thread的封装
    l   Module设计的最低要求：没有隐藏就没有简化
    l   模块封装task——Message和Task的架构级应用
    Module的可扩展＆可配置＆可插拔
    l   模块的可配置式设计——Config   Array的架构级应用
    Interface对多个差异模块的统一抽象
    l   函数指针结构体的架构级应用
    上层对下层的“封装”与“组装”
    l   模块封装模块——Layer思想的代码实现
    l   main()如何优雅地“启动”各模块
    悟思想——架构之道
    • 自顶向下，分解思维——架构早期，立足业务，根据需求分解出粗粒度架构。
    • 自底向上，封装思维——架构后期，立足实现，提炼模块/隐藏细节/统一接口。
    • 统一接口——下层有多种“怎么做”时，不要直接调用，要通过统一接口调用
    • 通用服务——提炼可复用的显示/通信/存储服务，“功能代码”就简洁易修改了

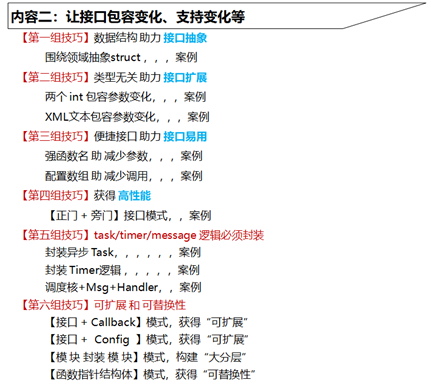

    【模块四】 隔离变化——让接口包容变化、支持变化



    【模块五】 职业生涯——从单板架构师，到方案架构师
    谈行业趋势，聊职业发展
    l   IT行业的人才模型
    l   电子企业的常见发展路径
    l   我们个人的发展方略


    方案架构师设计自控方案时，工作内容有哪些？
    1.   逻辑设计 = 分层设计 + 功能子系统划分
    2.   物理设计 = 硬件拓扑 + 软组件分布设计
    3.   技术选型 = 开发技术 + 运行环境选型
    4.   接口设计 = 接口技术选择 + 接口协议定义

    自控方案中的上位机软件设计
    1.   五横一纵——上位机软件的模块分层模式
    2.   模块划分——覆盖接口需求
    3.   模块划分——覆盖功能需求
    拷资料——对应的资料分享
    l   《GB设计书》文档模板解读、实际范例分析
